FlowScanner 6000 閥門診斷檢測儀系統

　作為便于攜帶、現場使用的試驗儀，F(xiàn)lowScanner 6000閥門診斷系統是流程行業的理想選擇。不需要移動或拆卸需要測試的閥門，只需簡單地安裝FlowScanner 6000閥門診斷系統傳感器，就可以評估閥門的運行狀態和識別需要糾正的行動;新型號FlowScanner 6000閥門診斷系統還具有遠程測試功能。

　　FlowScanner 6000閥門診斷系統是工廠啟動時閥門開車調試中非常***的工具。通過驗證閥門是否能實現預期的功能，確保流程更順利的啟動。也可以使用FlowScanner 6000校準閥門的組裝，同時留下校準結果的電子記錄。

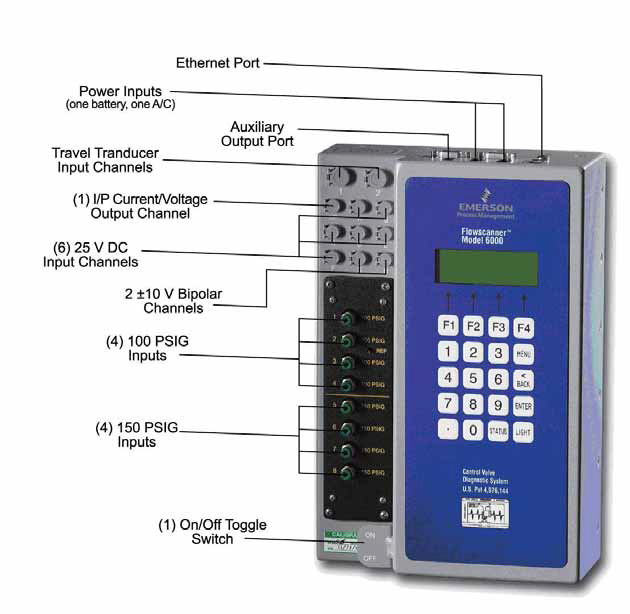

　　方便靈活的電腦控制--FlowScanner 6000 閥門診斷系統可以和安裝微軟Windows 系統的電腦連接使用，包括標準的筆記本電腦，特別加固的現場計算機和平板電腦。這樣用戶可以運用更新更快的計算機技術，而不用升級FlowScanner 6000本身。FlowScanner 6000 閥門診斷系統遠程測試功能--FlowScanner 6000通過以太網連接可以與個人電腦通信，用戶可以在一個遠離現場舒適的地方進行測試。還可以通過可選項：FlowScanner 6000無線網絡來添加無線通信的功能。FlowScanner 6000 閥門診斷系統集成、精確的壓力掃描--壓力掃描集成在設備中整體進行標定，這樣達到更***的精度。同時消除了混用未經標定的傳感器的顧慮。先進的數據采集硬件和專用數字信號處理器--自定義采集單元提供了優越的穩定性，***精度和大輸入范圍的解析度。多種輸入功能--FlowScanner 6000可以提供閥門性能的全面審視。FlowScanner 6000支持8個氣動輸入，也有8個電壓輸入用于測量：閥位開關和變送器，回路過程變量中的流量、溫度、和壓力;還包括有兩個數字式行程輸入。

　　可選應力測量接口--與操作箱集成，，該接口直接應用于桿式安裝的應力測量傳感器。

　　可選隔離箱--密封箱，保護FlowScanner 6000 閥門診斷系統閥門診斷系統和電池組在粉塵環境下不受污染。

　　易于設置和使用--放在專用的帆布提包中，F(xiàn)lowScanner 6000閥門診斷系統可帶到任何現場進行操作;把FlowScanner 6000掛或放在閥門旁邊，連接壓力傳感器和行程傳感器，就可進行測試。

　　輕巧，袖珍，耐用--FlowScanner 6000閥門診斷系統十分輕巧，重14磅;它的袖珍形尺寸使它成為十分方便攜帶的工具，而且所需要的的工作臺面極小。堅固的鋁制外殼，密封的按鍵和狀態顯示使它適合現場使用。

　　延長電池的壽命--鎳氫電池與耗能極低的部件延長了FlowScanner 6000 閥門診斷系統電池的壽命，單個電池可用8個小時，電池充電只需3到4個小時，并且可以快速更換電池。

　　可選的無線模式--選用帶WIFI無線模塊的FlowScanner 6000閥門診斷系統，內置數據單元與筆記本電腦之間可以無線通訊。這消除了對以太網線的依賴，也使得技術操作人員可以遠距離進行操作，測試閥門。大多數的筆記本電腦都有內置無線功能，可以與FlowScanner 6000 閥門診斷系統聯機工作。WIFI無線連接的距離取決于障礙物和干擾，一般超過200英尺(60米左右)。在無線信號不允許使用的場合，通過無線設置可以把它安全關閉，這時可以使用網線通訊。

　　FlowScanner 6000 閥門診斷系統FlowScanner 6000 帶來的好處

　　提***流程效率--用FlowScanner 6000閥門診斷系統診斷系統分析一個閥門的動態相應，然后對閥門作出物理修改，以及根據流量要求供氣以更好地配合閥門的反應。你可以在過程條件下監測控制閥的性能，觀察過程增益中閥門總特性的影響。

　　減少停機時間--運用FlowScanner 6000幫助提***設置和操作水平，減少在線問題?？梢愿鶕?jù)閥門的性能實施預測性或狀態檢修技術，把未來可能出現的問題***小化。

　　減少維修費用--FlowScanner 6000診斷系統可以識別閥門是否需要維修--而且能確定單個需要維修的組件。這種詳細的診斷可幫助技術人員省時省力的直達問題核心。

　　FlowScanner 6000 閥門診斷系統詳細信息

　　系統測試能力

　　具有6種標準測試選項全面檢查控制閥性能。

　　動態掃描

　　靜點掃描

　　階躍變化

　　階躍曲線

　　階躍研究

　　正弦測試FlowScanner 6000閥門診斷系統提供了非常方便的監測模式。運用這個模式，當閥門受控制系統控制時，可用FlowScanner 6000閥門診斷系統記錄相應數據。

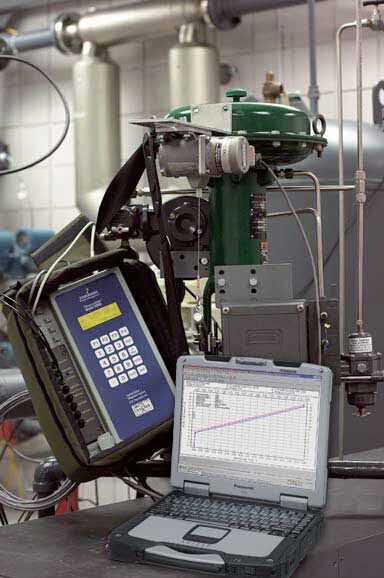

　　設置FlowScanner 6000閥門診斷系統以測試和診斷滑動桿閥門(左)以及旋轉閥門(下)。

　　FlowScanner 6000 閥門診斷系統測試詳情

　　動態掃描測試

　　動態掃描是非常有價值的測試，它能幫助你設置閥門并監控其性能。對新的或翻新的閥門組件進行動態掃描測試可以建立性能基準，這樣就可以與隨后進行的測試比較。任何改變都可能來自諸如磨損或損壞閥門及其附件儀表的問題。

　　動態掃描測試檢測關鍵運行性能指標，如：校準整體構造，包括I/P和定位器

　　FlowScanner 6000 閥門診斷系統參數，包括：——臺架設定——閥座負載——閥門行程——摩擦/扭矩——彈性系數

　　整個構造的動態誤差范圍，包括I/P和定位器。動態誤差是滯后作用，盲區和回旋誤差的結合。動態誤差是對閥門/ 儀器響應的檢查。

　　整個構造的線性，包括定位器與I/P

　　動態掃描測試的控制信號，根據兩種定義輸入方式的控制率而有所不同，一般在4-20mA。在上行行程與下行行程中間記錄數據，用于分析動態閥門的操作(圖3)。

　　整體閥門特性曲線

　　FlowScanner 6000 閥門診斷系統靜點掃描測試

　　靜點掃描測試分析結構上每部分的滯后和盲區，以及它們的疊加效應。這個測試根據控制信號進行，***后停止并記錄閥門行程。數據記錄包括上下行程。這個測試重現了傳統實驗室中滯后加上盲區的偏差循環試驗。

　　階躍變化測試用來檢測行程速度和閥門動態反應(圖5)。這個測試記錄的數據顯示閥門在控制信號下對階躍變化的反應。

　　FlowScanner 6000 閥門診斷系統階躍曲線測試

　　在階躍曲線測試里，閥門的走向為在階躍曲線上以一系列小步上下移動(圖6)。輸入階形小到0.01mA時可用于閥門對過程坡道的反應測試。

　　階躍研究測試用于檢測閥門分辨率和反應，并能很快顯示出閥門的近似盲區。這個測試也顯示增益過程中閥門總體特性的影響，特別與過程變量記錄在一個輔助通道。

　　一系列不斷增長的階形(例如，0.08、0.16、0.32、0.80mA就會譯成0.5%、1%、2%和5%階段表示4到20mA回路)被定義為運行在不同標稱回路輸出電平。每個階段都有一個特定的暫停時間(比如10秒)。正常的程序是鏡像這些階形，加強，返回，下降并從標稱輸出返回。

　　FlowScanner 6000 閥門診斷系統正弦測試

　　正弦測試能夠進行頻率反應分析。測試使用在不同頻率里的等幅正弦測試信號。一般來說，任何適用于頻率反應測試的設備，當受到正弦輸入時會產生一個相同頻率的正弦輸出。應用這些數據時必須意識到相關的限制和約束。

　　FlowScanner 6000 閥門診斷系統測試連接

　　將FlowScanner 6000與控制閥氣動信號(儀器氣動壓力)連接，可以用快速接頭接入定位器或?qū)⑷ú迦氲絻x器。連接頭在成套工具箱中，或者連同控制閥一起向艾默生訂購。

　　FlowScanner 6000 閥門診斷系統可監測以下輸入

　　供氣壓力--監測供氣壓力以確認供氣能夠提供閥門全行程和閥座負載的充足壓力。操作員在行程期間可檢測壓力衰減。壓力衰減一般是因為：壓力調節器過小或故障，供氣壓力管線限制，執行機構或油管內泄漏。所有衰減都會造成閥門和執行機構性能緩慢。

　　I/P 輸出壓力--在閥門行程允許范圍比較該信號與輸入信號，檢查傳感器校準和動態性能;該信號也可以像輸入信號一樣被用于氣動定位器以檢查傳感器校準和動態性能。

　　定位器輸出壓力--比較該輸出與儀器輸入，檢查傳感器校準和動態性能(壓力或電流)，此壓力也可作為輸入信號用于任何配件，如增壓器和螺線管，檢測此增壓器的動態性能。如果定位器與執行機構之間沒有其他配件，此輸入監測執行機構壓力。

　　執行機構壓力--比較閥門定位器的這一關鍵參數以核準閥門負載，以及臺架設定，摩擦，和彈性系數。如果有一個配件，如在定位器和執行機構之間的增壓器和螺線管，比較此壓力和定位器輸出壓力檢測此配件的動態性能。如果是雙作用活塞執行機構，其頂部和低部的氣缸壓力都受到監測。

　　I/P 輸入信號--FlowScanner 6000 閥門診斷系統 系統的I/P輸出連接是用于供應電流或電壓信號到I / P的。此信號與I/P 輸出信號作對比提供決定I/P校準和動態性能所要求的信息。

　　閥門位置--閥門的位置由行程傳感器監測。行程傳感器的輸出與FlowScanner 6000 閥門診斷系統 的行程輸入相連接。監測閥門位置以核準行程，閥座輪廓，和定位器性能。

　　輔助信號--當測試配件和回路操作時其他信號可被同時記錄(包括變送器的過程變量，限位開關和位置變送器)，或者監測由控制室發出的閥門控制信號。如果執行機構壓力不能被測量，應變式傳感器可用于可選的接口模塊應變計以提供直接測量動力。提供8個輔助模擬輸入。6個支持0到24V直流輸入，2個支持雙極或應力測量±10V直流。所有輸入在整個范圍內提供16位數據的***分辨率，提供至少100kΩ 的絕緣。附件信號放大器可以放大微弱信號，比如從應力測量模塊得到信號。

　　FlowScanner 6000 閥門診斷檢測設備系統規格

　　電源交流電：100到240V交流電，50到60赫茲，外部適配器(在操作箱內)，提供15V直流到FlowScanner 6000。電池：12伏的電池組可提供7-8小時的正常運行。用外部充電器充電3至4小時。(單元可以同時在交流電和電池下工作，無間斷供電。)輔助電源：12V直流輸出提供給可選項配件。(當使用自供電配件時，如無線以太網適配器或應力測量接口模塊，電池壽命會減短)。
