一、技術指標

　　1、 測量范圍和測量精度：

　　熱電偶分度號測量范圍精度等級

　　S0~1750≤±0.2%±1℃

　　R0~1750

　　WRe3/250~2000

　　B500~1800

　　K0~1000

　　2、分辨率(℃)： 1

　　3、響應時間(S)：1

　　4、電 源：

　　a、無線發射手提式熔煉測溫儀：充電電池D500*C6V±10%

　　b、無線接收大屏幕顯示器： AC220V±10%

　　5、無線接收、發射距離：>300 M

　　6、無線發射頻率： f = 223 MHZ

　　7、大屏幕外型尺寸： 500×238×90(mm)

　　8、具有標準RS-232C接口

　　二、產品介紹

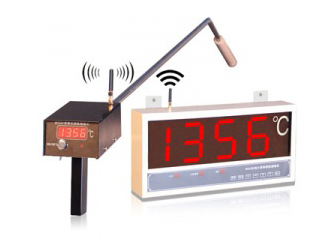

　　W660無線式大屏幕熔煉測溫儀的無線傳輸技術是將手提式測溫儀測得的溫度值通過無線傳輸技術同步精確傳輸?shù)奖趻焓酱笃聊伙@示器，省卻了壁掛式大屏幕測溫儀連線的羈絆，更提***了儀器的抗干擾能力。

　　該儀器與相適應的熱電偶配套可在多種場合進行精密快速測溫。

　　三、產品特點

　　1、 W660無線式大屏幕熔煉測溫儀，兼有手提式測溫儀的靈活和壁掛式大屏幕儀器遠距離的可視之雙重特性，省卻了測試槍與大屏幕顯示器間連線的羈絆。

　　2、本儀器由具有無線發射功能的手提式熔煉測溫儀與具有無線式接收功能的大屏幕顯示器組成(采用5英寸數碼管顯示：字***128mm)。有溫度測量結束時同步燈光指示、電鈴聲響提示功能和溫度測成值自動3、保持功能，具有斷偶、超量程、電源欠壓等報警功能。

　　4、本儀器采用原裝進口***數據傳輸模塊，以確保測量數據無線傳輸?shù)?**度可靠。

　　5、本儀器同機可配用5種熱電偶。本儀器由于采用了新的抗干擾措施，故具有極好的抗干擾能力。中頻6、爐通電熔煉時無須斷電便可在爐內進行測溫。

　　7、本儀器可存儲歷史數據1000組，可選配打印機。

　　四、操作說明

　　1、無線發射手提式熔煉測溫儀的操作

　　按下面板上的電源開關(ON/OFF)，顯示器立即顯示“ ”，繼而顯示熱電偶型號 /為S型、 /為B型、 / 為WRe3/25、 /為K型、 /為R型、)。

　　在未插上熱電偶時，儀器顯示“ ” ，插上熱電偶并接觸良好時，儀器顯示環境溫度(B分度號的儀器顯示“ ”)，此時即可進行測溫。測溫時將熱電偶插入金屬液，深度為≥20mm，做到快、準、穩。當測成指示燈(H)亮?xí)r(有聲光提示)，應立即提起測溫槍(一般為3～5秒)。儀器自動顯示并保持所測得的溫度值。

　　儀器在測溫結束的同時，自動將信號傳輸?shù)酱笃聊伙@示器，大屏幕顯示器無線接收信號無誤后，顯示出與無線發射手提式熔煉測溫儀相同的溫度值，同時電鈴聲響提示提起測試槍。

　　2、大屏幕顯示屏的操作

　　打開電源開關，顯示器顯示當前時間;檢測到信號時，自動接收顯示并保持溫度值。

　　(1)歷史數據查詢

　　本儀器可存儲歷史數據1000組。

　　按“查詢”鍵，儀器即進入歷史數據查詢狀態。此時，大屏幕顯示當前年份;根據查詢需要，按“↑”“↓”鍵可修正。

　　例如：要查詢這樣一個數據：2008年12月10日09時08分測量的溫度值為1678℃;

　　此時查詢步驟：

　　a、按“查詢”鍵，顯示當前年份;按“↑”“↓”鍵修正到顯示 2008 ;

　　b、再按“→”鍵，顯示當前月份，按“↑”“↓”鍵修正到顯示 12 ;

　　c、再按“→”鍵，顯示當前日份，按“↑”“↓”鍵修正到顯示 10 ;

　　d、按“確認”鍵，依次顯示 2008 1210 0908 1678 ;

　　此時，按 “↑”、“↓”鍵可查詢?cè)摐囟戎登?、后一個數據。

　　如按 “↑”、“↓”鍵，儀器無響應，說明數據已查詢完畢;再按“查詢”鍵，儀器即退出查詢狀態。

　　(2)打印

　　打印機數據線插頭與大屏幕顯示器的打印接口相連，接好打印機電源，大屏幕每顯示一次數據，打印機自動打印該顯示數據，打印格式如下(如2008年12月10日09時08分1678℃)：

　　2008-12-10 09：08 1678

　　五、安裝

　　大屏幕顯示器應安裝在距測溫點直線可視距離10-50米范圍內較適合，以便于觀察、記錄。安裝位置距地面***度以2-4米為宜，顯示器的接收天線處應無物體遮擋;拉桿天線拉至長;顯示器電源為AC220V(用照明線路電源，接地必須可靠)。

　　六、配套件

　　1、無線發射手提式熔煉測溫儀

　　(1)測試槍 ：測試槍型號必須與儀器型號相匹配，規格有1.5-2.5m。

　　(2)充電器 (3)發射天線

　　2、無線接收大屏幕熔煉測溫儀

　　(1)電鈴 (2)接收天線 (3)電源線

　　3、快速偶頭

　　(1)單鉑銠快速偶頭 KS-602

　　(2)單鉑銠快速偶頭 KR-602

　　(3)鎢錸快速偶頭 KW-602

　　(4)雙鉑銠快速偶頭 KB-602

　　4、選配打印機

　　用戶可根據生產管理需要，選擇是否選配打印機。
